對于每一個實體(直線,圓弧,圓,橢圓,polyline,polygon,spline 等),在自定義創建圖形實體時或是從二維圖形文件(CAD 保存的.dxf 文件)中讀取圖形實體時,實體方向是任意的,此時,用戶可以根據自己的需要修改實體的加工方向。選中實體,可修改其加工方向(即切割的進給方向)。如可以將圖形實體繪圖終點作為加工起點,由繪圖終點運動到繪圖起點。對于不是封閉的圖形如直線、圓弧,圖形實體換向主要是將起點與終點互換,而對于封閉的圖形,如圓、橢圓及 polyline 等,圖形實體換向主要是定義一個標志換向的變量,然后再在具體畫箭頭的函數中來實現箭頭的換向。在這里,具體說明直線換向和箭頭實現的過程。
(1)起點與終點互換的實現通過調用 swap()函數來實現,實現代碼如下:void RS_Line::revert Direction() { std::swap(data.startpoint,data.endpoint); //標準模板庫中的交換兩個數位置的函數}
(2)箭頭的實現

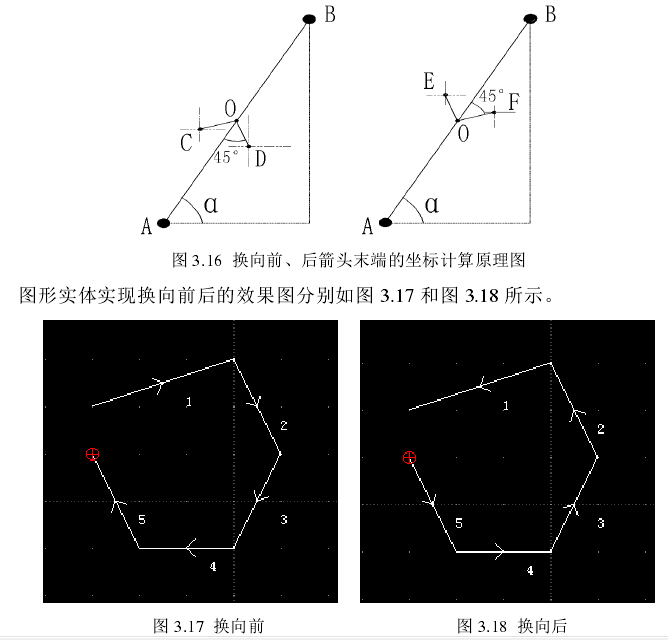

為了直觀的判斷實體加工的方向,特設計箭頭來指示由加工起點運動到加工終點。箭頭是由兩條短直線段組成的。例如實體圖形直線的箭頭實現的代碼及計算繪制直線所需點方法如下:如圖 3.16 所示,已知直線段 AB 為加工軌跡,點 O 為 AB 的中點,OC、OD 與直線段 AB 的夾角都是 45°,且 OC、OD 都為 10 毫米,求出點 C、點 D的坐標,直線段
