前言
纖維水泥板的成形主要是通過抄取或流漿工藝將料漿小料層帶到成型筒表面，料層形成一定厚度后再分離為板坯。板坯在輸送帶帶動下移動，經周邊切割后進行養護，養護完成后再進行周邊及表面深加工而形成成品板材。纖維水泥板板材周邊切割的好壞直接影響成品的質量，好的切割方式是保證質量的重要一環。在實際生產過程中通常采用的是刀切割和水切割二種工藝，二者各有優點，刀切割簡單可靠，費用低，但存在安全隱患，且噪音大;水切割能夠彌補刀切割的不足。目前，在水切割技術應用逐漸成熟的前提下綜合考慮認為，水切割技術優于刀切割技術。
本研究在原有30MPa和50MPa成熟切割技術的基礎上，研制了100MPa高壓水切割機，該機目前已使用到年產800萬mz纖維水泥板生產線上。隨著纖維水泥板生產技術的成熟和產量的提高以及板材厚度要求的增加，高壓水切割機有著良好的市場發展前景。
1.高壓水切割的工作原理

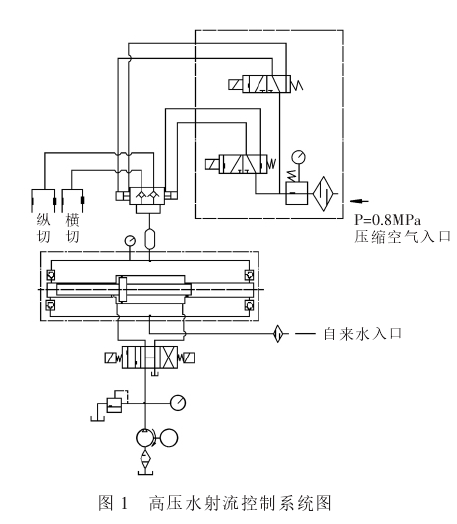

高壓水射流技術的主要參數是噴嘴出口水的壓力、噴嘴孔徑、板坯移動速度及板坯的厚度和材料密度。為了節約用電和用水，噴嘴的孔徑不能太大，但孔徑太小，高壓水在離開噴嘴瞬間就會發生霧化，達不到切割板材的目的，故噴嘴孔徑的選擇是高壓水射流設計的重要一步。流量計算最簡單的公式是:流量=截面積x水流速度，截面積與噴嘴直徑成平方關系。高壓水電機功率的計算是個復雜的過程，在實際運用中我們只能簡化進行，完整細致的計算也只能是個參考。圖1為一個完整的運用于纖維水泥板高壓水切割的液壓系統原理圖?？紤]到噴嘴直徑小，在理想狀態下可以忽略管道水流量計算，最基本的計算可以控制油壓系統的壓力，需考慮噴頭一旦堵塞時控制好高壓水的壓力，保證整個系統的自身安全。
高壓水射流控制系統流程為:油泵加壓、電磁換向閥、高壓水增壓器、高壓蓄能器、高壓水換向閥、高壓水噴嘴、板材切割。
增壓器是一種連續產生高壓水的裝置，通過增壓器柱塞的往復運動及單向閥的作用，具有一定壓力的自來水被吸入增壓器的增壓腔，柱塞的移動將液體水的壓力按增壓器增壓比進行增壓。由于是連續增壓，高壓水在柱塞換向時會發生壓力波動，波動范圍與噴嘴的直徑及油壓系統的特性有關，電機功率富余大，噴嘴孔徑小，系統密封好，壓力波動會相應減小，一般在增壓器換向時高壓水壓力可波動40-50%，在設備使用過程中一旦壓力波動范圍過
大，會給產品質量造成很大的負面影響，減小系統波動是穩定高壓水及高壓水切割的必要條件。目前，隨著各行業技術水平的提高，高壓蓄能器的使用越來越普及，產品質量也有保證，合理選用高壓蓄能器是能夠很好解決這一難題的。
2.高壓水切割技術參數
2.1油路
電機:Y160M-4
油泵:齒輪泵CBG2040
額定壓力:P=16MPa
電機功率:N=11kW
最大工作壓力:P=9MPa
公稱流量:Q=40mL/r
2.2增壓器
流量:Q=58L/min
增壓器:增壓比K理論=14,K實際=11
工作行程:S=230
最大工作油壓:Pmax=9MPa
油缸內徑:D=150
水缸內徑:d=41
柱塞直徑:d=40
工作水壓:Pmax=100MPa
2.3蓄能器
型號:4AT100-4-2-32-787
工作壓力:P=690bar
保護壓力:P1=1035bar
安全壓力:P2=2760bar
容積:V=2L
一臺完好的高壓水切割機必須保證項目三個要素:①使用效率高;②使用故障率低;③使用費用低。
3.高壓水技術的運用

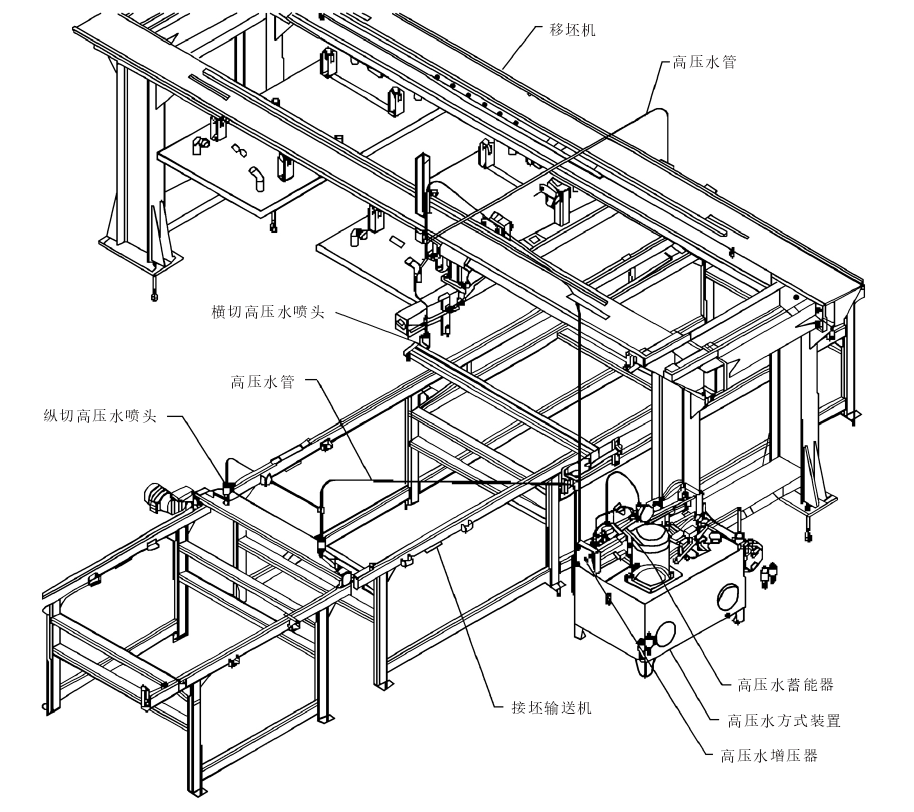

圖2為纖維水泥板生產線高壓水切割應用的典型設計方式，將高壓水切割機與接坯輸送機、移坯機布置在一起，接坯輸送機完成板坯的縱向輸送和縱向切割，移坯機則完成板坯的橫向移動和橫向切割，纖維水泥板的優等品標準長寬允許誤差為正負2mm，切割尺寸的控制是成品板材質量好壞的重要指標，要得到理想的產品必須注意以下六個方面的問題。
3.1設備的平穩運行
接坯輸送機在輸送板坯時表面要保持平直，輸送帶不發生偏移;橫移機吸盤在移動過程中要保持吸盤平穩，導軌導向準確。
3.2高壓水工作壓力
事實證明，板材周邊切割質量的好壞與高壓水的壓力有直接關系，噴嘴出口水壓力越高板材切割邊就越整齊，要保證出水口的壓力，密封件質量是關鍵，管路系統不得有泄露現象。3.3噴嘴質量
噴嘴質量好，制作精良，則切割效果好，其使用壽命也長。
3.4切割速度
切割速度慢，則切割質量好，但會導致使用成本的提高，生產線產量的降低。
3.5噴嘴運行
板材方向與面的夾角也有一定的關系，在實際使用過程中，噴嘴運行方向與板材表面要保持一定角度，系統切割速度越高其夾角就越小，一般保持在80°-85°之間可滿足要求。
3.6噴嘴出口水壓
噴嘴出口直徑按0.3mm考慮，假設管路有一小段水柱，橫截面積為S，長度為H，則它的體積為V=HxS，質量為M=VxP(P為密度)，全過程按動量守恒定律:壓力FxT=MxV，其中T為時間，而T=H/V，所以，V=F/(SxP)，即當噴嘴出口壓力為50MPa時，理論出口水射流速V=4.1 x 104m/s，當噴嘴出口壓力為80MPa時，出口理論水射流速V=5.2x 104m/s。很明顯，噴嘴出口射流速度與噴嘴直徑有關，噴嘴直徑越小出口流速越大，出口壓力越大則射流速度越快。
綜合分析上述六個方面認為，保證水壓運行平穩及提高噴嘴質量是最主要的因素。因高壓水工作壓力和切割速度成相反關系，故在實際使用過程中要重點注意工作壓力與切割速度二個參數的選擇與設計。實踐表明，切割速度控制在25-35m/min為宜，可兼顧生產線產量和產品質量及設備使用成本三者之間的關系。
4.高壓水切割技術關鍵
高壓水切割機技術具有系統壓力高、縱橫切換向頻繁、需要連續射流及噴嘴孔徑小的特點，因此，對設備相關零部件的設計和加工質量有很高的要求。

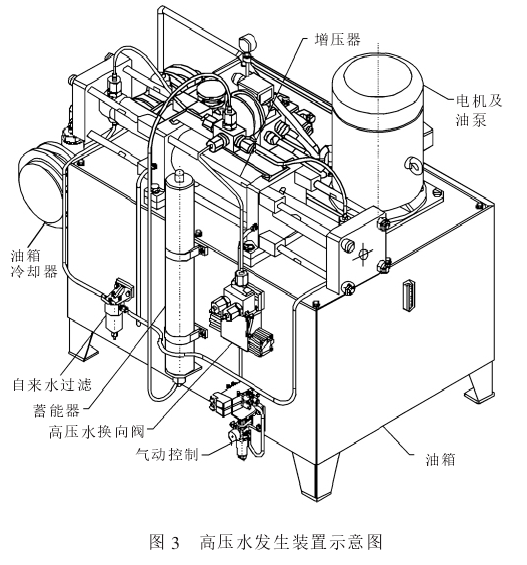

高壓水發生裝置示意圖見圖3。
4.1噴嘴
噴嘴是高壓水射流設備的核心元件，壓力一定時，噴嘴直徑越大射流沖擊力也越大，但噴嘴直徑的增大會導致破壞面的加大，需要的能量消耗也越大，也就失去了高壓水射流的優勢，因而，高壓水射流的噴嘴直徑都比較小。圓錐型噴嘴具有射流集中、擴散角小、無回流等特點適合纖維水泥板的切害。影響射流沖擊壓力的主要因素是射流壓力、射流流量、噴嘴的移動速度(切割速度)及噴嘴到板材表面的距離，對干坯切割由于需要采用磨料水射流增加了設備的難度及使用的成本，所以，高壓水射流在干坯工業化生產線上的應用不是很普遍。
為了達到更好的切割質量，使板材邊緣沒有突出的鋸齒線、無毛刺和外形整齊，高壓水射流和大孔徑噴嘴(增加流量)是必要的，這兩種方式都可以增加切割效果。切割力越大，水射流切割系統就更高效，但過高的壓力通常會帶來較高的投資和運營成本。因此，我們必須在成本效益分析的基礎上確定需要的水射流最佳壓力和切割速度。實踐證明，30MPa高壓水射流可以滿足切割厚5-10mm板材，年產量150萬m2的需要，如要進一步提高產量和質量就要提高切割系統的壓力。近年來，隨著加工及配套技術的成熟，液壓系統的設計及制造水平的提高，在纖維水泥板的切割中，100MPa高壓水切割成為可能。
4.2增壓器
自來水經過濾器過濾之后，由油壓系統進行增壓進入增壓器兩端的高壓缸內。當油壓系統往復運動時，一端高壓缸通過進水單向閥進水，另一端高壓缸的水被推出，經過出水單向閥進入高壓管路。如此反復，在兩端的高壓缸中交替進行，形成源源不斷的高壓水射流。由于存在增壓器換向周期，輸出水流的壓力形成周期性波動。因此，高壓水流需經高壓蓄能器進行穩壓，通過高壓管輸送到噴頭。掉壓發生在增壓器柱塞換向的瞬間，柱塞在加壓過程中突然換向，高壓水就失去了動量，加壓腔變?yōu)闊o壓狀態，此時，蓄能器釋放能量將單向閥關閉，由于噴嘴孔徑很小射流的能量完全由蓄能器供給，當增壓器柱塞換向完成后依靠增壓器產生的壓力抵消蓄能器的釋放壓力，增壓器另一側單向閥打開，此時壓力繼續上升，蓄能器處于加壓蓄能狀態，當增壓器產生的壓力與蓄能器的壓力持平時，系統壓力維持平衡，壓力沒有波動，繼續提供系統所需的高壓水。為了節約運行成本，在生產過程中不要設置壓力一直在高壓段，纖維水泥板在切割后還需要磨邊和倒角，過高要求水切割邊的質量會增加加工成本。
4.3高壓水過濾器

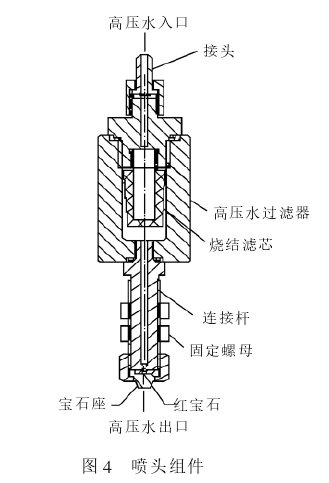

由于噴嘴的出水口徑通常都很小，在日常使用過程中高壓水通過噴嘴時不免有自來水的雜質以及設備在運轉過程中的磨損物質將噴嘴堵死，嚴重影響設備的正常運轉，經常需要停止設備進行檢修。在噴嘴的前部設置高壓水過濾器，結構如噴頭組件(圖4)所示，能有效的解決噴嘴容易堵死的問題。
4.4高壓蓄能器
可采用活塞式蓄能器，其使用壽命長，安裝使用方便，安全可靠，一次充氣可有效使用3}5年，對系統的水壓穩定有很好的效果。100MPa高壓水切割機設計壓力為100MPa，綜合使用情況，可以考慮系統最低水壓為60MPa，系統充氣壓力為(0.8-0.9 )x60MPa，即48-54MPa } 100MP高壓蓄能器能確保切割壓力的穩定性，使系統更加安全，效率更高，并使系統能耗得到降低。
4.5連續水射流
為了滿足高產生產線板坯的切割需求，使水射流連續是必須采取的措施。
4.6高壓換向閥
高壓換向閥的設計和使用可使縱橫切方式的轉換變得容易實施，切割節奏容易得到控制。
4.7設備調試
由于高壓水切割水壓系統是屬于超高壓，因而應把使用安全放在第一位。設備現場安裝完成后要仔細檢查各個部件是否安裝到位，高壓水管路是否連接正確，接頭焊接是否規范。檢查紅寶石噴嘴的安裝是否正確，要注意安裝時用力不要過大，以防寶石破損影響使用。開機前要調整油壓系統溢流閥，使系統處于無壓狀態，開機后逐步調整油壓系統，使壓力保持在5MPa。檢查水壓及油壓系統是否有滲漏現象;檢查高壓水換向閥是否換向靈敏且無漏水現象;觀察高壓水在增壓器換向時壓力表指針波動是否在正常范圍，如果過大就要檢查蓄能器的充氣壓力是否滿足生產需要和相關密封;系統使用正常后可逐步調高油壓系統壓力，最終使水壓系統壓力穩定在100MPa以下。
5.結論
實踐證明，100MPa高壓水射流技術應用到纖維水泥板的切割是可行的，有效的。該技術不僅環保而且安全，更有利于保障纖維板材后面的加工工序，如磨邊和倒角加工的質量。
